Las válvulas de mariposa, en el campo de la industria, desempeñan un papel fundamental al regular el flujo de fluidos en diversos procesos. Su nombre proviene de su diseño característico, que se parece a una mariposa con las alas extendidas.
Con su diseño sencillo y eficiente, estas válvulas de mariposa industriales proporcionan un control rápido y confiable del flujo de fluidos, ganando favor en múltiples sectores industriales. En este artículo, profundizaremos en qué son las válvulas de mariposa, sus componentes de válvula de mariposa, cómo funciona una válvula de mariposa, los tipos de actuadores disponibles y sus ventajas principales.

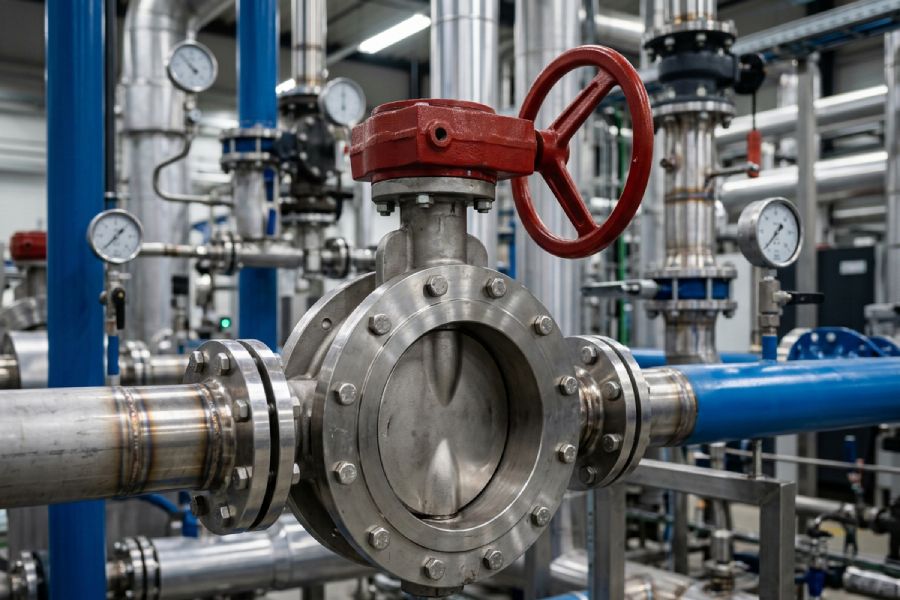

¿Qué es la válvula de mariposa?
La válvula de mariposa es un dispositivo de control de flujo que regula el paso de líquidos y gases en sistemas de tuberías industriales. Estas válvulas tipo mariposa constan de una placa circular, conocida como placa de mariposa o disco, que gira en un eje dentro del cuerpo de la válvula.
La eficiencia y precisión de estas válvulas dependen en gran medida de la calidad de su mecanizado. La capacidad de los instrumentos de medición para capturar y analizar datos en tiempo real, combinada con su precisión y versatilidad, permite a los fabricantes obtener información detallada sobre las tolerancias y la geometría de las válvulas de mariposa durante el proceso de mecanizado. Al implementar estos dispositivos en el entorno industrial, se logra una mayor calidad en la producción de las válvulas, lo que a su vez se traduce en un rendimiento confiable y eficiente en diversas aplicaciones industriales.
En el contexto de la Industria 4.0, las válvulas de mariposa han experimentado una transformación significativa en su fabricación y aplicaciones industriales. La integración de tecnologías avanzadas de mecanizado CNC ha permitido la producción de válvulas de mariposa con diseños más precisos, tolerancias ajustadas y materiales de alta calidad.
Las válvulas de mariposa, junto con las bombas industriales, son esenciales para garantizar un control eficiente y preciso del flujo en diversos sistemas industriales.

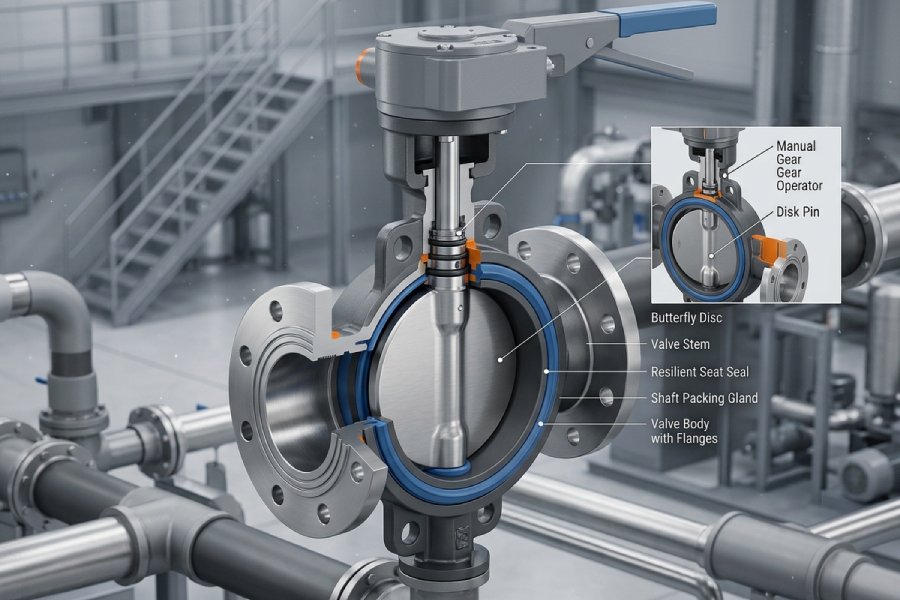

Componentes de las válvulas de mariposa
Las válvulas de mariposa son dispositivos importantes en los sistemas de tuberías industriales y constan de varios componentes clave que aseguran su correcto funcionamiento. Estos componentes de válvula de mariposa incluyen la placa de mariposa, el vástago, el cuerpo de la válvula y los sellos.
La placa de mariposa es el componente central de la válvula. Es un disco circular que gira alrededor de un eje dentro del cuerpo de la válvula. Su función principal es controlar el flujo al abrir o cerrar. Cuando la placa está en la posición cerrada, bloquea completamente la circulación de líquido o gas. La rotación de la placa crea una abertura que permite el paso del fluido.
El vástago es una barra que se conecta a la placa de mariposa y se extiende hacia el exterior de la válvula. Su principal función es transmitir el movimiento de rotación al abrir o cerrar la válvula. El vástago se acciona mediante un volante o una palanca, lo que permite al operador controlar el flujo. También puede estar equipado con un dispositivo de bloqueo para mantener la posición de la válvula.

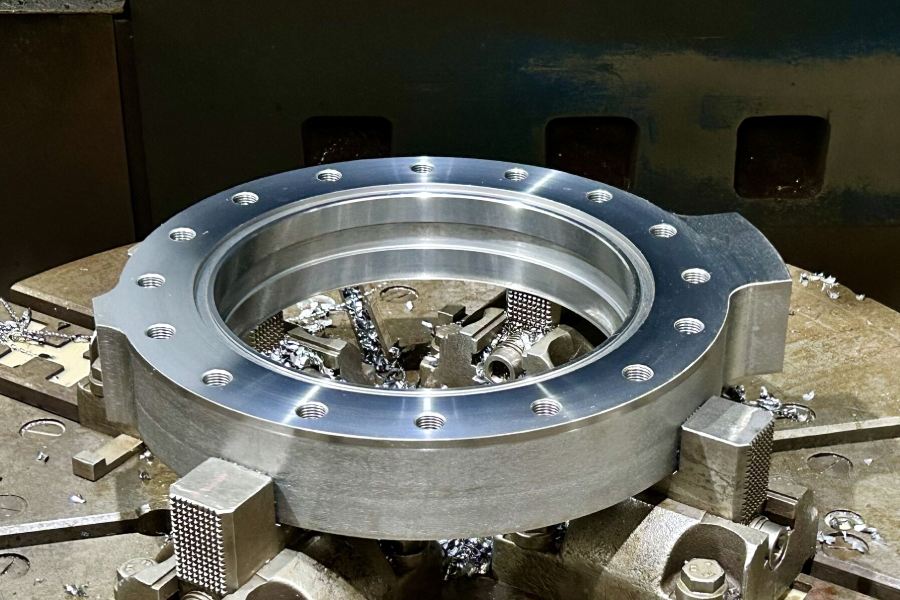

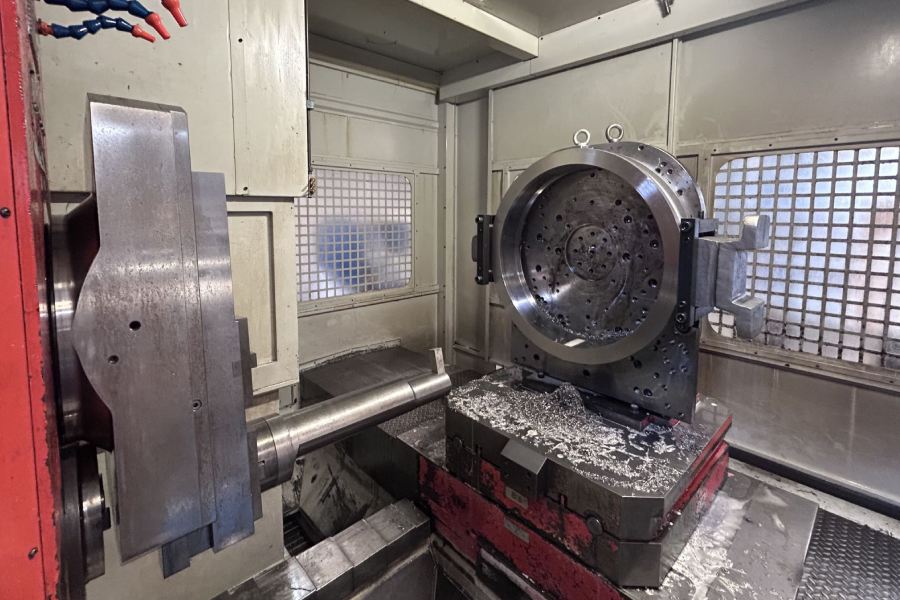

El cuerpo de la válvula es la estructura principal que contiene todos los componentes internos. Por lo general, tiene forma de disco y está diseñado para soportar la presión y el flujo de fluidos. Los cuerpos de válvulas generalmente están hechos de materiales resistentes a altas temperaturas y corrosión para garantizar la durabilidad y la operabilidad. En aplicaciones industriales exigentes, la fiabilidad de este componente depende directamente del mecanizado de cuerpos de válvulas industriales, ya que superficies críticas como alojamientos de asiento, caras de junta o zonas de guiado deben cumplir tolerancias estrictas para asegurar la estanqueidad y el correcto funcionamiento de la válvula.
Los sellos son elementos cruciales en las válvulas de mariposa, ya que garantizan una estanqueidad adecuada. Hay varios tipos de sellos utilizados en estas válvulas, como los sellos de asiento y los sellos de eje. Los sellos de asiento se encuentran en el cuerpo de la válvula y aseguran un cierre hermético cuando la placa está en posición cerrada. Los sellos de eje se encuentran en el vástago y evitan fugas en el área de conexión.
Cada componente desempeña un papel fundamental en el correcto funcionamiento de la válvula de mariposa. La placa de mariposa controla el flujo, el vástago transmite el movimiento, el cuerpo de la válvula proporciona la estructura y resistencia necesarias, y los sellos garantizan una estanqueidad adecuada. La calidad y el diseño adecuado de estos componentes son fundamentales para asegurar un rendimiento óptimo y una larga vida útil de la válvula de mariposa.
Cómo funciona una válvula de mariposa
El principio de operación de una válvula de mariposa es sencillo pero eficaz. Consiste en un disco que gira sobre un eje, permitiendo o bloqueando el paso del fluido según la posición del disco.
El mecanismo de apertura y cierre de las válvulas de mariposa se basa en el giro de la placa de mariposa. Cuando la válvula está cerrada, la placa se coloca perpendicular al flujo del líquido o gas, bloqueando completamente el paso. Al girar la placa, se permite el flujo a medida que se crea una abertura circular entre la placa y el cuerpo de la válvula.
El ángulo de la placa de mariposa es fundamental para controlar el flujo a través de la válvula. Al aumentar el ángulo de giro de la placa, se crea una abertura más amplia, lo que permite un mayor caudal. Por otro lado, al reducir el ángulo, se restringe el flujo, disminuyendo el caudal.
Mecanismo de apertura y cierre
La operación de una válvula de mariposa se basa en la rotación del disco. Cuando el disco se coloca paralelo a la dirección del flujo, la válvula permanece abierta, permitiendo el paso del fluido. Al girar el disco perpendicular al flujo, la válvula se cierra, bloqueando el paso del fluido. Este mecanismo de válvula de mariposa permite una operación rápida y eficiente con una resistencia mínima al flujo.
Este mecanismo de control del flujo es altamente eficiente debido a la baja resistencia al paso del fluido cuando la válvula está completamente abierta. La forma aerodinámica de la placa de mariposa minimiza la turbulencia y la pérdida de presión, lo que resulta en un flujo suave y eficiente.
Tipos de actuadores utilizados en válvulas de mariposa
Las válvulas de mariposa pueden ser operadas utilizando diferentes tipos de actuadores, que permiten el control del disco según las necesidades específicas de la aplicación.
Actuadores manuales
Los actuadores manuales son la forma más básica de operar una válvula de mariposa. Consisten en una palanca o rueda que se gira manualmente para abrir o cerrar la válvula. Estos actuadores manuales para válvulas son adecuados para aplicaciones donde no se requiere una operación frecuente o rápida y donde la válvula es fácilmente accesible.
Actuadores neumáticos
Los actuadores neumáticos utilizan aire comprimido para mover el disco de la válvula, siendo perfectos para situaciones que requieren un control rápido y frecuente y que se benefician de la automatización. Reconocidos por su velocidad y confiabilidad, estos actuadores neumáticos para válvulas de mariposa son prevalentes en sectores como la industria química y petroquímica.
En Asimer Group, integramos actuadores neumáticos en proyectos de válvulas industriales para sectores químico y petroquímico, garantizando operación confiable en condiciones extremas mediante el mecanizado preciso de componentes y la soldadura especializada de sistemas de montaje.
Actuadores eléctricos
Los actuadores eléctricos transforman la energía eléctrica en movimiento mecánico para operar la válvula de mariposa, siendo adecuados para aplicaciones que requieren un control preciso y acceso a energía eléctrica. Ampliamente utilizados en entornos industriales y comerciales por su precisión y compatibilidad con configuraciones de control automatizado.
Ventajas de las válvulas de mariposa
Diseño compacto y ligero
Las válvulas de mariposa se distinguen por su diseño compacto y ligero, lo que les otorga importantes ventajas frente a otro tipo de válvulas industriales. Este diseño compacto facilita la instalación, mantenimiento y operación de los sistemas ya que requieren menos espacio y son fáciles de transportar y manejar. Además, su estructura simplificada reduce los costos de mantenimiento y permite un acceso más fácil para inspección y reparación. Estas ventajas hacen que las válvulas de mariposa sean una opción popular en muchas aplicaciones, lo que mejora la eficiencia y la funcionalidad de los sistemas en los que se utilizan.
Al comparar la válvula de mariposa con otros tipos, como la válvula de diafragma, es crucial entender las ventajas únicas que ofrece en términos de diseño compacto y eficiencia de flujo.
Control de flujo eficiente
Las válvulas de mariposa proporcionan un control de flujo eficiente y rápido, gracias a su capacidad para ajustar y regular el flujo con precisión. Estas válvulas permiten una respuesta rápida a los cambios en las condiciones del sistema, lo que garantiza un control preciso del flujo de líquidos y gases. Su diseño permite una apertura y cierre rápidos, lo que resulta en una mayor eficiencia operativa y un control óptimo del proceso. Con su capacidad para ajustar y regular el flujo con precisión, las válvulas de mariposa son una opción confiable para una amplia gama de aplicaciones industriales.
En ciertos contextos, como en sistemas de tuberías con flujo unidireccional, es importante tener una solución que proporcione control del flujo en una dirección específica. Aquí es donde entran en juego las válvulas de retención de flujo axial. Estas válvulas ofrecen una funcionalidad única que permite el flujo de fluido en una dirección y detiene el flujo en la dirección opuesta, evitando el reflujo no deseado y asegurando la integridad del sistema.
Bajo costo y mantenimiento sencillo
Las válvulas de mariposa se destacan como una opción económica en términos de costos iniciales y de mantenimiento. Su diseño simple y sus componentes robustos permiten una fácil instalación y un mantenimiento sencillo. Además, su estructura modular facilita la sustitución de piezas individuales sin tener que desmontar todo el sistema. Estas características reducen los costos de mantenimiento y hacen que las válvulas de mariposa sean una opción rentable para aplicaciones industriales que requieren un control de flujo eficiente sin comprometer la economía.
En Asimer Group, nuestro enfoque en mecanizado de precisión y soldadura especializada permite a fabricantes de válvulas optimizar costos de producción manteniendo estándares de calidad ISO 9001. El mecanizado CNC con tolerancias de ±0.02mm garantiza componentes de larga vida útil que minimizan necesidades de reemplazo y maximizan el retorno de inversión.
Versatilidad de aplicaciones y facilidad de mantenimiento
Estas ventajas hacen que las válvulas de mariposa sean la elección preferida en numerosos sectores industriales. Las válvulas de mariposa se utilizan ampliamente en aplicaciones de aguas residuales, industria química y petroquímica, alimentos y bebidas, sectores criogénicos, naval, papel y desalinización. Su versatilidad y rendimiento confiable las convierten en componentes esenciales para sistemas de control de flujo en entornos industriales exigentes.
Para conocer en detalle las aplicaciones específicas por sector, casos de uso, consideraciones técnicas y criterios de selección según cada industria, consulta nuestra guía completa de aplicaciones de válvulas de mariposa.
Del mismo modo, un programa adecuado de mantenimiento preventivo es fundamental para maximizar la vida útil de estas válvulas y asegurar su rendimiento óptimo a lo largo del tiempo. Los procedimientos de mantenimiento incluyen inspección regular de componentes, verificación de sellos, lubricación adecuada y pruebas de operación. Para procedimientos detallados de mantenimiento, frecuencias recomendadas, herramientas necesarias y mejores prácticas específicas para válvulas de mariposa, consulta nuestra guía completa de mantenimiento de válvulas de mariposa.
Innovaciones recientes en válvulas de mariposa
La evolución de las válvulas de mariposa no se detiene con la Industria 4.0. En los últimos años, se han desarrollado nuevos materiales y revestimientos que mejoran significativamente la resistencia a la corrosión y el desgaste, lo que aumenta la vida útil de las válvulas en entornos agresivos. Además, las mejoras en los actuadores eléctricos y neumáticos han permitido un control más preciso y una mayor automatización en sistemas complejos.
Estas innovaciones no solo optimizan la eficiencia operativa, sino que también contribuyen a la sostenibilidad al reducir la necesidad de mantenimiento y reemplazo frecuente. Los avances en sensores y tecnologías de monitoreo también han permitido la implementación de sistemas de mantenimiento predictivo, lo que ayuda a evitar fallos inesperados y maximizar el tiempo de actividad del equipo.
Asimer Group aplica estas innovaciones en el mecanizado y soldadura de componentes de válvulas, utilizando materiales avanzados y recubrimientos especiales según requisitos específicos del cliente. Nuestras capacidades incluyen mecanizado de aleaciones resistentes a la corrosión, aceros inoxidables especiales y materiales para aplicaciones criogénicas, garantizando rendimiento óptimo en las condiciones operativas más exigentes.
Preguntas frecuentes sobre válvulas de mariposa
¿Cuál es la diferencia entre una válvula de mariposa y una válvula de compuerta?
La principal diferencia radica en su mecanismo de cierre. La válvula de mariposa utiliza un disco rotatorio que gira 90° para abrir o cerrar el flujo, ocupando menos espacio y siendo más económica. La válvula de compuerta utiliza un disco que se desliza perpendicularmente al flujo, ofreciendo mejor estanqueidad pero siendo más voluminosa y costosa. Las válvulas de mariposa son ideales para aplicaciones donde se requiere control rápido y espacio limitado, mientras que las de compuerta son preferibles cuando se necesita un cierre hermético absoluto.
¿Qué tipo de actuador debo elegir para mi válvula de mariposa?
La elección del actuador depende de varios factores: los actuadores manuales son ideales para válvulas de acceso fácil con operación poco frecuente y sin requerimientos de automatización. Los actuadores neumáticos son perfectos para aplicaciones que requieren operación rápida, frecuente y automatizada, especialmente en entornos con aire comprimido disponible. Los actuadores eléctricos ofrecen el control más preciso y son ideales para integración con sistemas de control automatizado, aunque requieren suministro eléctrico. La decisión final debe considerar la frecuencia de operación, disponibilidad de energía, requisitos de automatización y presupuesto.
¿Cuál es la vida útil de una válvula de mariposa?
La vida útil de una válvula de mariposa varía significativamente según el material, el fluido manejado, las condiciones operativas y el mantenimiento. En condiciones normales con mantenimiento adecuado, pueden durar entre 15 y 25 años. Las válvulas fabricadas en acero inoxidable o aleaciones especiales en aplicaciones corrosivas pueden alcanzar esta vida útil con inspecciones periódicas. El mantenimiento preventivo regular, incluyendo la inspección de sellos, lubricación de componentes móviles y verificación de fugas, es fundamental para maximizar la durabilidad. Los factores que reducen la vida útil incluyen fluidos altamente corrosivos, temperaturas extremas, ciclos de operación frecuentes y falta de mantenimiento.
¿Las válvulas de mariposa pueden usarse para gases además de líquidos?
Sí, las válvulas de mariposa son versátiles y pueden utilizarse tanto para líquidos como para gases. Son comúnmente empleadas en sistemas de aire comprimido, gases industriales, sistemas de ventilación y HVAC, y aplicaciones con vapor de baja presión. Sin embargo, es crucial seleccionar el diseño, material y tipo de sello adecuados según el tipo de gas, presión y temperatura de operación. Para aplicaciones con gases, se deben considerar factores adicionales como la velocidad del gas, posibles variaciones de temperatura y requisitos de estanqueidad específicos. En aplicaciones criogénicas o con gases peligrosos, se requieren válvulas especialmente diseñadas con materiales y sellos apropiados.
¿Qué mantenimiento requiere una válvula de mariposa?
El mantenimiento de una válvula de mariposa es relativamente sencillo pero esencial para su rendimiento óptimo. Las tareas principales incluyen: inspección visual regular para detectar fugas, corrosión o daños visibles en el cuerpo y actuadores; verificación y ajuste de sellos, especialmente en el asiento del disco y el empaque del vástago; lubricación periódica de componentes móviles como el vástago y cojinetes según especificaciones del fabricante; prueba de operación para verificar apertura/cierre suave sin atascamientos; y verificación de fugas mediante pruebas de estanqueidad. La frecuencia del mantenimiento depende de las condiciones de operación, pero generalmente se recomienda una inspección cada 6-12 meses para aplicaciones estándar, o más frecuentemente en condiciones severas.
¿Cuándo debo reemplazar una válvula de mariposa en lugar de repararla?
Se debe considerar el reemplazo de una válvula de mariposa cuando: el cuerpo de la válvula presenta corrosión severa, grietas o deformaciones estructurales que comprometen la integridad; las fugas persistentes no pueden controlarse mediante reemplazo de sellos o ajustes; el disco o vástago presenta desgaste excesivo o daños que afectan el rendimiento; los costos de reparación superan el 60-70% del costo de una válvula nueva; la válvula ha alcanzado o superado su vida útil esperada y presenta múltiples problemas; o se requiere una actualización tecnológica para mejorar eficiencia o automatización. El análisis costo-beneficio debe considerar no solo el precio de la válvula sino también los costos de instalación, tiempo de inactividad y riesgo operativo.
Las válvulas de mariposa desempeñan un papel vital en numerosos entornos industriales, gracias a su diseño efectivo y capacidad para la regulación precisa del flujo de fluidos. Para asegurar un rendimiento óptimo y fiabilidad, es esencial comprender su funcionalidad, los diversos tipos de actuadores empleados y sus ventajas principales.
Las válvulas de mariposa funcionan mediante un disco que gira sobre un eje para abrir o cerrar el flujo de fluidos. Los componentes esenciales incluyen el cuerpo de la válvula, el disco, el vástago y los sellos. Diversos tipos de actuadores, como manuales, neumáticos y eléctricos, atienden a requisitos de control específicos según las demandas de cada aplicación.
Garantizar el funcionamiento adecuado de las válvulas de mariposa es crucial tanto para la eficiencia como para la seguridad en los sistemas de tuberías. Un mantenimiento regular adecuado permite extender la vida útil de las válvulas y evitar problemas funcionales. A través de una comprensión y cuidado diligentes, se puede garantizar un rendimiento óptimo y un uso confiable en entornos donde se implementan válvulas de mariposa.
Las válvulas de mariposa sirven como un método eficiente y adaptable para gestionar el flujo en numerosos entornos industriales. Su diseño sencillo pero robusto, junto con diversas opciones de actuadores, facilita una gestión versátil y efectiva. Al enfatizar el mantenimiento constante y una operación cuidadosa, se puede mejorar tanto la eficacia como la durabilidad de estos componentes esenciales en redes de tuberías sofisticadas.
Válvulas de mariposa en Asimer Group
En Asimer Group, nuestra filosofía se centra en la innovación tecnológica para ofrecer productos de la más alta calidad y rendimiento. El mecanizado CNC nos permite producir componentes de válvulas de mariposa con tolerancias exactas de ±0.02mm, asegurando un ajuste perfecto y un funcionamiento óptimo en todos los entornos industriales.
Además del mecanizado CNC, la soldadura especializada es otro aspecto crucial en nuestros proyectos de bombas industriales y válvulas. Aplicamos técnicas avanzadas de soldadura PTA, MIG y TIG que garantizan una unión sólida entre los materiales, esencial para resistir las condiciones operativas más exigentes, como las temperaturas extremas y los fluidos corrosivos presentes en el sector químico y petroquímico.
Asimer Group, líder en mecanizado y soldadura de bombas y válvulas industriales, ofrece soluciones de vanguardia en el ámbito de las válvulas de mariposa y sus componentes. Nuestra tecnología punta nos permite participar en proyectos de fabricantes de válvulas de alta calidad con precisión y durabilidad. Además, contamos con un equipo de ingenieros altamente capacitados que brindan soluciones personalizadas para satisfacer las necesidades específicas de cada cliente.
Nuestros centros de mecanizado garantizan un rendimiento óptimo para componentes críticos como cuerpos de válvulas, discos, vástagos y sistemas de sellado. Nuestro enfoque en la ingeniería de precisión nos permite crear soluciones innovadoras y eficientes que cumplen con las especificaciones más exigentes de la industria.
Estas capacidades no solo mejoran el rendimiento y la durabilidad de los componentes de válvulas, sino que también optimizan la eficiencia energética y reducen los costos de mantenimiento a lo largo de su ciclo de vida. Nuestro compromiso con la excelencia en ingeniería y la certificación ISO 9001 nos permite ofrecer soluciones confiables y avanzadas que cumplen con las demandas de nuestros clientes en todos los sectores industriales.
