¿Qué son las Válvulas de Mariposa?
Las válvulas de mariposa, en el campo de la industria desempeñan un papel fundamental al regular el flujo de fluidos en diversos procesos. Su nombre proviene de su diseño característico, que se parece a una mariposa con las alas extendidas. Sin embargo, la eficiencia y precisión de estas válvulas dependen en gran medida de la calidad de su mecanizado. En este sentido, dentro de los instrumentos de medición y ensayo, el brazo de medición se convierte en una herramienta esencial para garantizar la exactitud dimensional de las válvulas, asegurando un ajuste perfecto y un rendimiento óptimo. La capacidad del brazo de medición para capturar y analizar datos en tiempo real, combinada con su precisión y versatilidad, permite a los fabricantes obtener información detallada sobre las tolerancias y la geometría de las válvulas de mariposa durante el proceso de mecanizado. Al implementar estos dispositivos en el entorno industrial, se logra una mayor calidad en la producción de las válvulas, lo que a su vez se traduce en un rendimiento confiable y eficiente en diversas aplicaciones industriales. Estas válvulas constan de una placa circular, conocida como placa de mariposa, que gira en un eje dentro del cuerpo de la válvula.
En el contexto de la Industria 4.0 y la Revolución del Mecanizado CNC, las válvulas de mariposa han experimentado una transformación significativa en su fabricación y aplicaciones industriales. La integración de tecnologías avanzadas de mecanizado CNC ha permitido la producción de válvulas de mariposa con diseños más precisos, tolerancias ajustadas y materiales de alta calidad.
El mecanismo de apertura y cierre de las válvulas de mariposa se basa en el giro de la placa de mariposa. Cuando la válvula está cerrada, la placa se coloca perpendicular al flujo del líquido o gas, bloqueando completamente el paso. Al girar la placa, se permite el flujo a medida que se crea una abertura circular entre la placa y el cuerpo de la válvula.
El ángulo de la placa de mariposa es fundamental para controlar el flujo a través de la válvula. Al aumentar el ángulo de giro de la placa, se crea una abertura más amplia, lo que permite un mayor caudal. Por otro lado, al reducir el ángulo, se restringe el flujo, disminuyendo el caudal.
Este mecanismo de control del flujo es altamente eficiente debido a la baja resistencia al paso del fluido cuando la válvula está completamente abierta. La forma aerodinámica de la placa de mariposa minimiza la turbulencia y la pérdida de presión, lo que resulta en un flujo suave y eficiente.
Las válvulas de mariposa son versátiles y se utilizan en una amplia gama de aplicaciones industriales, desde sistemas de suministro de agua e instalaciones de tratamiento de agua hasta las industrias química y petroquímica. Su diseño compacto y liviano los hace ideales para aplicaciones donde el espacio y el peso son importantes.
Sin embargo, en ciertos contextos, como en sistemas de tuberías con flujo unidireccional, es importante tener una solución que proporcione control del flujo en una dirección específica. Aquí es donde entran en juego las válvulas de retención de flujo axial. Estas válvulas ofrecen una funcionalidad única que permite el flujo de fluido en una dirección y detiene el flujo en la dirección opuesta, evitando el reflujo no deseado y asegurando la integridad del sistema. Al combinar las ventajas de las válvulas de mariposa con las propiedades específicas de las válvulas de retención axial, los operadores industriales pueden lograr un flujo preciso y confiable en una amplia gama de aplicaciones.

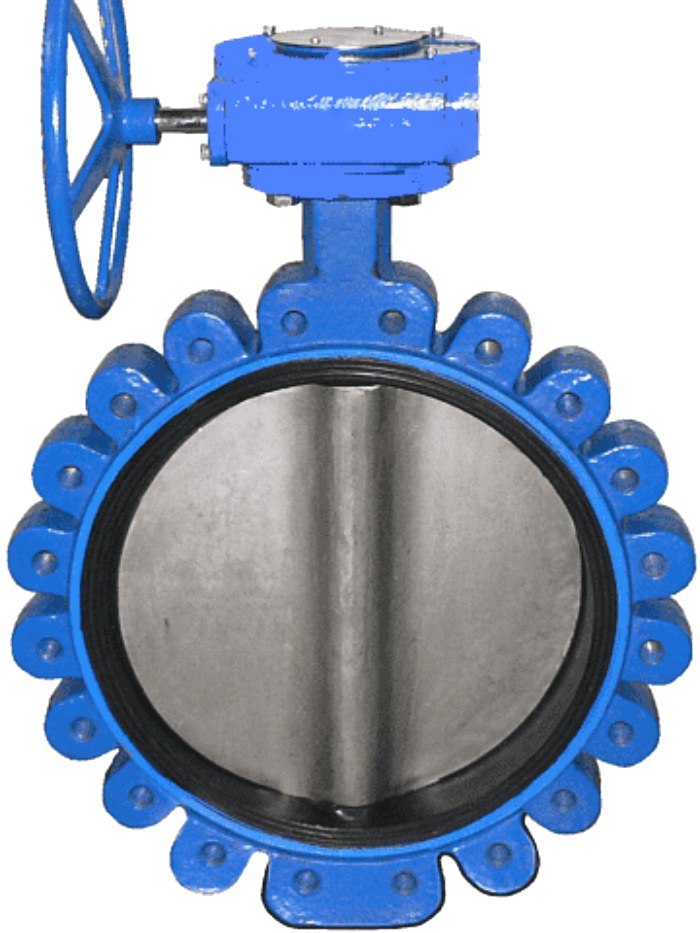

Componentes de las Válvulas de Mariposa.
Las válvulas de mariposa son dispositivos importantes en los sistemas de tuberías industriales y constan de varios componentes clave que aseguran su correcto funcionamiento.Estos componentes incluyen la placa de mariposa, el vástago, el cuerpo de la válvula y los sellos.
- La placa de mariposa es el componente central de la válvula. Es un disco circular que gira alrededor de un eje dentro del cuerpo de la válvula. Su función principal es controlar el flujo al abrir o cerrar. Cuando la placa está en la posición cerrada, bloquea completamente la circulación de líquido o gas. La rotación de la placa crea una abertura que permite el paso del fluido.
- El vástago es una barra que se conecta a la placa de mariposa y se extiende hacia el exterior de la válvula. Su principal función es transmitir el movimiento de rotación al abrir o cerrar la válvula. El vástago se acciona mediante un volante o una palanca, lo que permite al operador controlar el flujo. También puede estar equipado con un dispositivo de bloqueo para mantener la posición de la válvula.
- El cuerpo de la válvula es la estructura principal que contiene todos los componentes internos. Por lo general, tiene forma de disco y está diseñado para soportar la presión y el flujo de fluidos. Los cuerpos de las válvulas generalmente están hechos de materiales resistentes a altas temperaturas y corrosión para garantizar la durabilidad y la operabilidad.
- Los sellos son elementos cruciales en las válvulas de mariposa, ya que garantizan una estanqueidad adecuada. Hay varios tipos de sellos utilizados en estas válvulas, como los sellos de asiento y los sellos de eje. Los sellos de asiento se encuentran en el cuerpo de la válvula y aseguran un cierre hermético cuando la placa está en posición cerrada. Los sellos de eje se encuentran en el vástago y evitan fugas en el área de conexión.
Cada componente desempeña un papel fundamental en el correcto funcionamiento de la válvula de mariposa. La placa de mariposa controla el flujo, el vástago transmite el movimiento, el cuerpo de la válvula proporciona la estructura y resistencia necesarias, y los sellos garantizan una estanqueidad adecuada. La calidad y el diseño adecuado de estos componentes son fundamentales para asegurar un rendimiento óptimo y una larga vida útil de la válvula de mariposa.
Aplicaciones de las Válvulas de Mariposa en la Industria.
Industria Química y Petroquímica.
Las válvulas de mariposa desempeñan un papel crucial en la industria química y petroquímica, ya que ofrecen un control eficiente del flujo de productos químicos y materiales peligrosos. Estas válvulas se caracterizan por su diseño compacto y su capacidad para regular el flujo en tuberías de gran tamaño. Su funcionamiento consiste en una placa circular que gira sobre un eje central, lo que permite ajustar la apertura y el cierre del conducto. En la industria química, las válvulas de mariposa se utilizan ampliamente en la transferencia de productos químicos corrosivos, líquidos inflamables y sustancias tóxicas. Por ejemplo, se emplean en la dosificación precisa de productos químicos en procesos de fabricación, la regulación del flujo de ácidos y solventes en la producción de productos farmacéuticos, así como en el control de flujo de líquidos peligrosos en plantas de tratamiento de aguas residuales. Su diseño resistente y su capacidad para soportar altas presiones y temperaturas las convierten en una opción confiable y segura en entornos industriales donde se manejan sustancias peligrosas.
Industria Alimentaria y de Bebidas.
Las válvulas de mariposa juegan un papel fundamental en la industria alimentaria y de bebidas ya que brindan una solución eficiente y confiable para controlar el flujo de materias primas, productos terminados y líquidos de limpieza. Estas válvulas se utilizan ampliamente en varias etapas del proceso de fabricación, desde el manejo de la materia prima hasta el empaque final. Su diseño compacto y su capacidad para proporcionar un cierre hermético las convierten en una opción popular en esta industria.
En la industria alimentaria, las válvulas de mariposa son esenciales para regular el flujo de ingredientes, como líquidos, pulpas y mezclas viscosas, asegurando una dosificación precisa y constante. Además, se utilizan para controlar el flujo del producto terminado, lo que permite un embalaje eficiente y un control de calidad adecuado. Asimismo, las válvulas de mariposa se utilizan para manejar líquidos de limpieza, desinfectantes y soluciones sanitarias, que son esenciales para mantener altos estándares de higiene en la industria alimentaria. Su diseño limpio y fácil de mantener facilita la operación y garantiza una producción segura y libre de contaminación.
Energía y Generación de Electricidad.
En la industria energética y de generación de electricidad, las válvulas de mariposa juegan un papel esencial al ofrecer una solución confiable y eficiente para regular el flujo de líquidos y gases en sistemas de tuberías.
Estas válvulas son ampliamente utilizadas en plantas de energía, tanto en centrales térmicas como nucleares y de energía renovable.
En los sistemas de tuberías de plantas de energía, las válvulas de mariposa permiten regular el flujo de líquidos y gases en diferentes etapas del proceso. Por ejemplo, se utilizan en la admisión de agua a las turbinas, permitiendo controlar la cantidad de líquido que ingresa para generar energía. Además, son empleadas en el control de flujo de gases de combustión, asegurando una combustión eficiente y minimizando las emisiones.
Otro ejemplo de uso de las válvulas de mariposa en la industria energética es en los sistemas de enfriamiento. Estas válvulas permiten regular el flujo de agua o líquidos refrigerantes para controlar la temperatura en equipos críticos, como generadores y condensadores.
Industria Farmacéutica y de Biotecnología.
Las válvulas de mariposa se utilizan ampliamente en las industrias farmacéutica y biotecnológica debido a su versatilidad y eficiencia en el control de flujo en varias etapas de la fabricación de productos farmacéuticos, químicos y biológicos. Estas válvulas brindan una solución confiable para regular el flujo de líquidos y gases en sistemas de tuberías, asegurando precisión y seguridad en los procesos.
En la fabricación de medicamentos, las válvulas de mariposa juegan un papel importante en el control del flujo de ingredientes activos, excipientes y solventes. Permiten una dosificación precisa y controlada, asegurando la calidad y uniformidad de los productos farmacéuticos.
Además, en la fabricación química y biológica, las válvulas de mariposa se utilizan para controlar el flujo de productos químicos, reactivos y cultivos celulares. Esto asegura un proceso de producción eficiente y seguro, evitando derrames o contaminaciones no deseadas.
Sector del Agua y Tratamiento de Aguas Residuales.
Las válvulas de mariposa son elementos esenciales en el sector del agua y el tratamiento de aguas residuales, ofreciendo una solución eficiente y confiable para el control de flujo en sistemas de suministro de agua, plantas de tratamiento y redes de alcantarillado.
En los sistemas de suministro de agua, las válvulas de mariposa permiten regular el flujo de agua potable hacia los consumidores, asegurando una distribución equilibrada y eficiente. Además, se utilizan en redes de alcantarillado para controlar el flujo de aguas residuales y evitar desbordamientos o problemas de contaminación.
En las plantas de tratamiento de agua, las válvulas de mariposa son esenciales para controlar el flujo en diferentes etapas del proceso, como la filtración, la sedimentación y la desinfección. Permiten un manejo preciso de los flujos de agua y ayudan a garantizar la calidad y la seguridad del suministro de agua potable.
Ventajas de las Válvulas de Mariposa.
Diseño Compacto y Ligero.
Las válvulas de mariposa se distinguen por su diseño compacto y ligero, lo que les otorga importantes ventajas frente a otro tipo de válvulas industriales. Este diseño facilita la instalación, mantenimiento y operación de los sistemas ya que requieren menos espacio y son fáciles de transportar y manejar. Además, su estructura simplificada reduce los costos de mantenimiento y permite un acceso más fácil para inspección y reparación. Estas ventajas hacen que las válvulas de mariposa sean una opción popular en muchas aplicaciones, lo que mejora la eficiencia y la funcionalidad de los sistemas en los que se utilizan.
Control de Flujo Eficiente.
Las válvulas de mariposa proporcionan un control de flujo eficiente y rápido, gracias a su capacidad para ajustar y regular el flujo con precisión. Estas válvulas permiten una respuesta rápida a los cambios en las condiciones del sistema, lo que garantiza un control preciso del flujo de líquidos y gases. Su diseño permite una apertura y cierre rápidos, lo que resulta en una mayor eficiencia operativa y un control óptimo del proceso. Con su capacidad para ajustar y regular el flujo con precisión, las válvulas de mariposa son una opción confiable para una amplia gama de aplicaciones industriales.
Bajo Costo y Mantenimiento Sencillo.
Las válvulas de mariposa se destacan como una opción económica en términos de costos iniciales y de mantenimiento. Su diseño simple y sus componentes robustos permiten una fácil instalación y un mantenimiento sencillo. Además, su estructura modular facilita la sustitución de piezas individuales sin tener que desmontar todo el sistema. Estas características reducen los costos de mantenimiento y hacen que las válvulas de mariposa sean una opción rentable para aplicaciones industriales que requieren un control de flujo eficiente sin comprometer la economía.
Válvulas de mariposa en Asimer Group.
Asimer Group, líder en mecanizado y soldadura de bombas y válvulas industriales, ofrece soluciones de vanguardia en el ámbito de las válvulas de mariposa y sus aplicaciones industriales. Nuestra tecnología punta nos permite participar en proyectos de válvulas de mariposa de alta calidad con precisión y durabilidad. Además, contamos con un equipo de ingenieros altamente capacitados que brindan soluciones personalizadas para satisfacer las necesidades específicas de cada cliente. Nuestros centros de mecanizado garantizan un rendimiento óptimo, y nuestro enfoque en la ingeniería nos permite crear soluciones innovadoras y eficientes.
