Tipos de válvulas industriales y sus aplicaciones.

¿Qué son las válvulas industriales?

Las válvulas industriales son un dispositivo que regula el flujo de un fluido (gases, líquidos, sólidos) abriendo, cerrando o obstruyendo parcialmente varios pasajes. Las válvulas industriales se utilizan para manejar alta presión, ya sea de fluido o gas, y para durar años de uso en entornos hostiles.

Las válvulas son dispositivos mecánicos que controlan el flujo y la presión dentro de un sistema o proceso. Son componentes esenciales de un sistema de tuberías que transporta líquidos, gases, vapores, lodos, etc. Fuera del hogar, se construyen válvulas industriales para controlar los procesos. La mayoría de los servicios públicos, desde el agua hasta el oil & gas, no podrían funcionar sin válvulas de alta resistencia industrial. En el amplio campo de las válvulas industriales, es crucial comprender los diferentes tipos de válvulas y sus aplicaciones en diversas industrias. Estas válvulas desempeñan un papel fundamental en el control del flujo de fluidos y la prevención de fugas en los sistemas de tuberías. Sin embargo, para garantizar una operación segura y eficiente, es esencial considerar la contribución de los fittings en la mejora de la estanqueidad. Los fittings, combinados con las válvulas adecuadas, ayudan a evitar fugas y a mantener la integridad de los sistemas en el sector del oil gas. Nuestro artículo sobre «Tipos de válvulas industriales y sus aplicaciones» ofrece una visión detallada de los diferentes tipos de válvulas utilizadas en diversas aplicaciones industriales. Para obtener más información sobre cómo evitar fugas y mejorar la estanqueidad gracias a los fittings en el sector del oil and gas, te invitamos a leer nuestro artículo completo. Pues bien, ahora que conocemos  la importancia de las válvulas industriales, vamos a conocer sus diferentes tipos, características y aplicaciones.

¿Por qué son importantes las válvulas industriales?

Las válvulas industriales son componentes críticos en una amplia variedad de procesos industriales, y su importancia radica en su capacidad para controlar el flujo de fluidos, gases y otros materiales en los sistemas de tuberías. Estas válvulas son esenciales para garantizar el funcionamiento seguro y eficiente de una amplia gama de procesos, desde la producción de alimentos y bebidas hasta la producción de petróleo y gas, y muchas otras aplicaciones en la industria química, farmacéutica y de fabricación en general, incluyendo las aplicaciones de la criogenia. Las válvulas industriales también ayudan a prevenir fugas, reducir el consumo de energía y proteger los equipos críticos en las instalaciones de producción, lo que contribuye a la seguridad de los trabajadores y la sostenibilidad ambiental en las operaciones industriales.

Impacto de la Industria 4.0 y la Revolución del Mecanizado CNC

En la actualidad, la Industria 4.0 y la Revolución del Mecanizado CNC están transformando radicalmente la fabricación de válvulas industriales. Estos avances tecnológicos han permitido una mayor automatización, precisión y eficiencia en la producción de válvulas, lo que se traduce en beneficios significativos para diversas industrias. Desde la optimización de los procesos de fabricación hasta la personalización de productos y la reducción de tiempos de entrega, la integración de la Industria 4.0 y el Mecanizado CNC está revolucionando el panorama industrial.

Tipos de Válvulas Industriales.

Válvulas de control de fluidos.

  • Válvulas de globo

Este tipo de válvula se utiliza comúnmente en aplicaciones de regulación de flujo y presión, ya que permite ajustar con precisión la cantidad de líquido o gas que fluye a través de ella mediante la apertura o cierre de un obturador que se mueve hacia arriba o hacia abajo en un asiento.

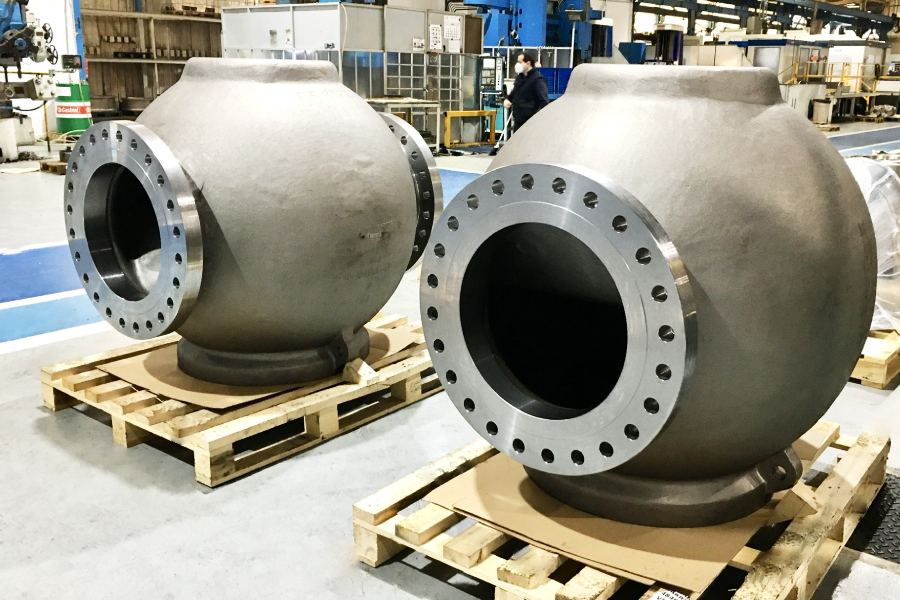

Cuerpos válvulas globo
Cuerpos válvulas globo.
  • Válvulas de compuerta

Estas válvulas se utilizan para controlar el flujo en tuberías de gran diámetro y son ideales para aplicaciones de encendido / apagado, ya que permiten una apertura completa o un cierre total del flujo.

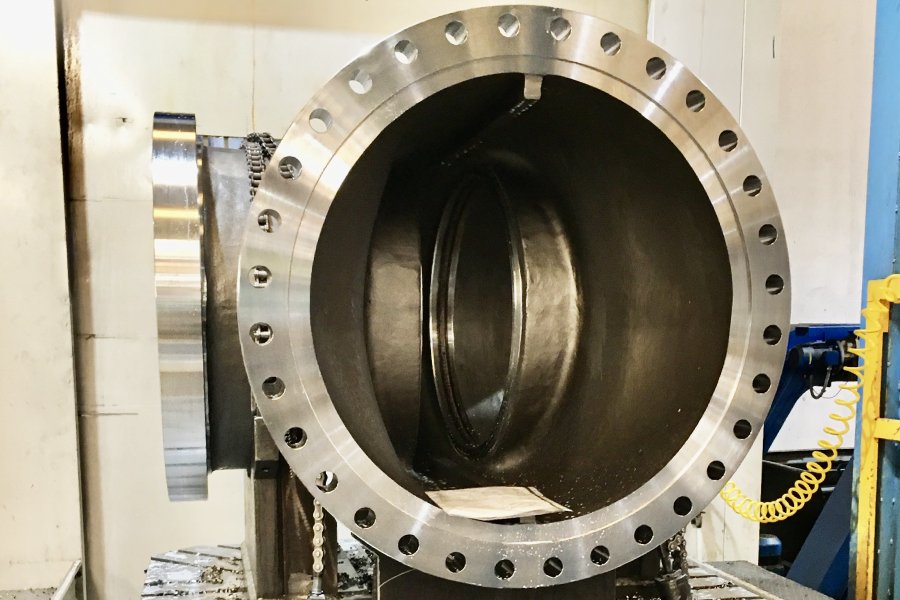

Válvula compuerta
Válvula compuerta.
  • Válvulas de mariposa

Las válvulas de mariposa son una opción popular para aplicaciones de control de flujo de líquidos a granel debido a su diseño simple y liviano, que les permite operar con una mínima pérdida de presión.

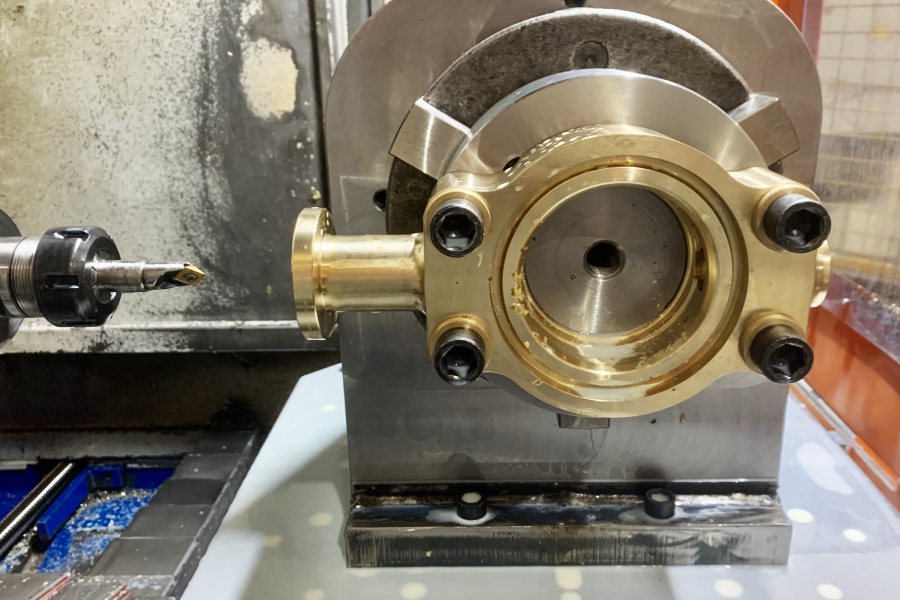

Válvula mariposa
Válvula mariposa.
  • Válvulas de diafragma

Estas válvulas utilizan un diafragma flexible para controlar el flujo. El diafragma se deforma cuando se aplica presión y se recupera cuando se libera la presión, permitiendo el flujo.

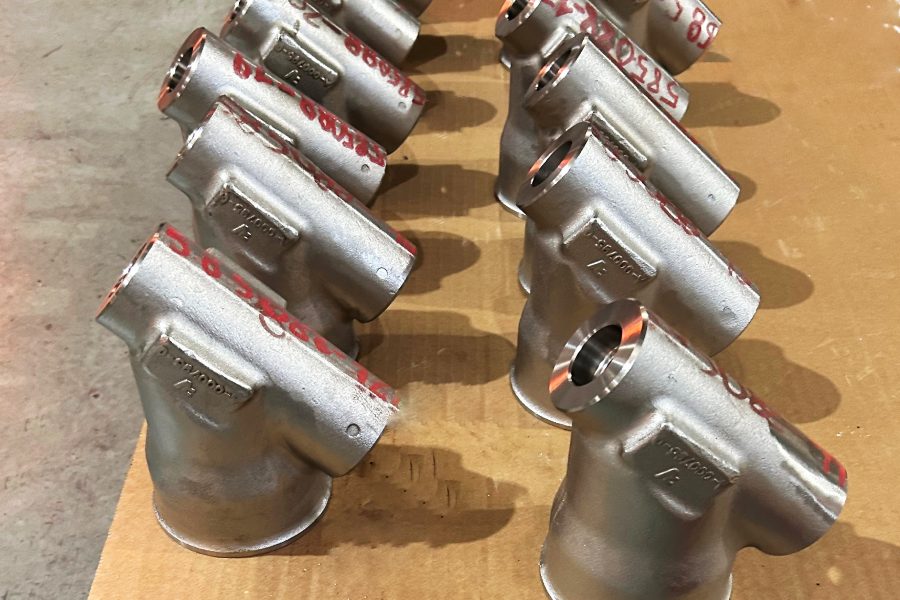

Cuerpos válvula globo diafragma
Cuerpos válvula globo diafragma.
  • Válvulas de aguja

Las válvulas de aguja se utilizan para aplicaciones de alta precisión en las que se necesita un control muy preciso del flujo. El obturador de la válvula tiene una punta cónica que se ajusta en un asiento para permitir el control preciso del flujo.

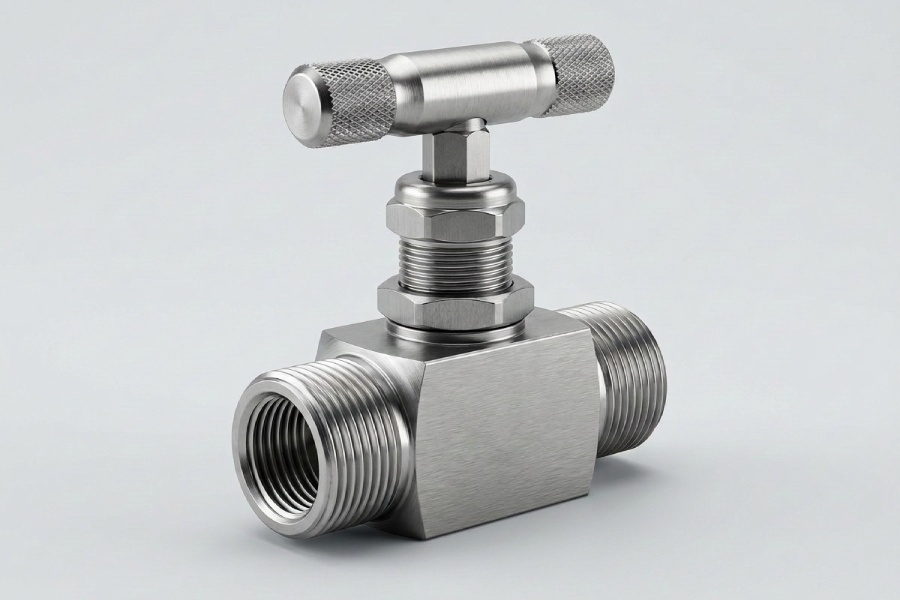

Válvula aguja
Válvula aguja

Válvulas de Retención.

Las principales válvulas de retención (también conocidas como válvulas unidireccionales) que se utilizan en aplicaciones industriales son:

  • Válvulas de clapeta

Esta es la válvula de retención más común. Se compone de una placa o clapeta que se abre en una sola dirección para permitir el flujo y se cierra para evitar que el flujo regrese en la dirección opuesta. Se utilizan en aplicaciones de baja a media presión y son ideales para líquidos y gases.

Válvula retención clapeta
  • Válvulas de bola

En este tipo de válvula, una bola se mueve hacia arriba y hacia abajo en un asiento para permitir o impedir el flujo. Cuando el flujo está en la dirección correcta, la bola se mueve hacia arriba y permite que el líquido o gas pase a través de la válvula. Si el flujo cambia de dirección, la bola cae en el asiento y cierra la válvula.

Válvula bola
Válvula bola
  • Válvulas de columpio

Este tipo de válvula utiliza un disco o aleta suspendida de un eje para permitir el flujo en una dirección y evitar que fluya en la dirección opuesta. Cuando el flujo va en la dirección correcta, el disco se mueve hacia arriba y se abre para permitir el paso del fluido. Cuando el flujo cambia de dirección, la gravedad hace que el disco se cierre y selle la válvula.

Válvula retención columpio
Válvula retención columpio.

Válvulas de Alivio.

  • Válvulas de seguridad

Estas válvulas se utilizan para proteger equipos y sistemas contra sobrepresiones. Se abren automáticamente cuando la presión del fluido supera un cierto nivel, liberando el exceso de presión y protegiendo el equipo y las tuberías de posibles daños.

  • Válvulas de alivio de presión

Este tipo de válvula se utiliza para controlar la presión en un sistema y evitar que supere un límite preestablecido. Si la presión alcanza un nivel peligroso, la válvula se abre y permite que el exceso de presión escape.

Válvula de alivio
Válvula de alivio.
  • Válvulas de alivio de vacío

Estas válvulas se utilizan para evitar la formación de vacío en un sistema. Se abren automáticamente para permitir la entrada de aire en el sistema cuando la presión disminuye por debajo de un cierto nivel.

  • Válvulas de alivio de presión diferencial

Este tipo de válvula se utiliza para controlar la presión diferencial entre dos puntos en un sistema. Si la presión diferencial alcanza un nivel peligroso, la válvula se abre para permitir que el exceso de presión se alivie.

Es importante tener en cuenta que la elección de la válvula de alivio adecuada dependerá de la aplicación específica y de las condiciones de funcionamiento, como la presión, el tipo de fluido y la temperatura. Además, es crucial que las válvulas de alivio se mantengan y se prueben regularmente para garantizar su correcto funcionamiento en caso de emergencia.

Cabe mencionar que existen otros tipos de válvulas de retención que también se utilizan en aplicaciones industriales, como es el caso de las válvulas de retencion de flujo axial. Estas válvulas tienen un diseño diferente a las válvulas de retención de clapeta, bola, disco, columpio o pistón, ya que permiten el flujo en una dirección y lo bloquean en la dirección opuesta mediante un mecanismo de pestañas o puertas que se abren o cierran dependiendo del sentido del flujo. Las válvulas de retención de flujo axial se utilizan comúnmente en aplicaciones con grandes caudales y baja pérdida de carga, como en sistemas de agua potable, de riego y de aguas residuales.

Aplicaciones de las Válvulas industriales.

Las válvulas industriales son dispositivos esenciales en una amplia variedad de aplicaciones en la industria, incluyendo la petroquímica, alimentaria, farmacéutica, agua y saneamiento. En cada una de estas industrias, las válvulas juegan un papel importante en el control de los procesos y en la prevención de accidentes y riesgos ambientales.

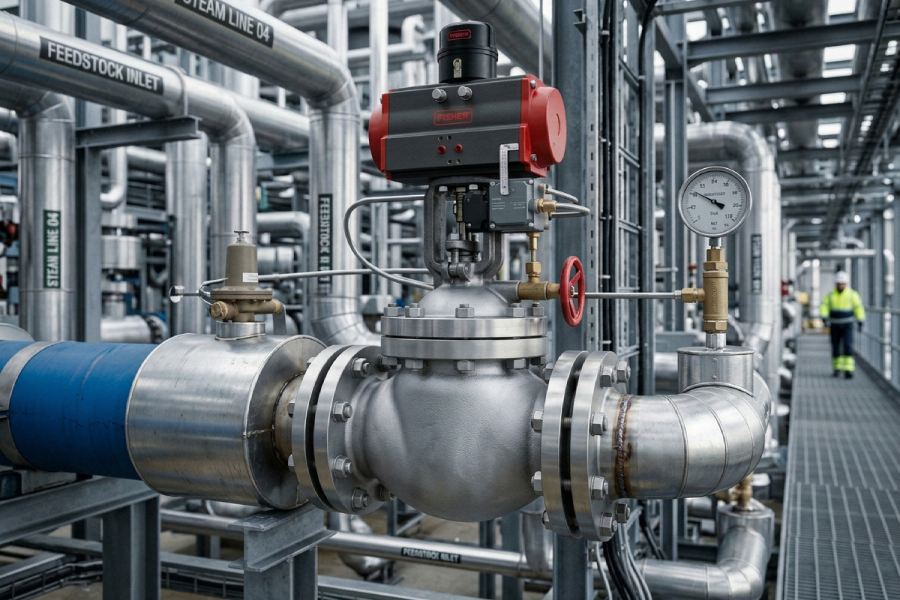

Válvulas en la industria petroquímica.

En la industria petroquímica, las válvulas industriales se utilizan para controlar el flujo de líquidos y gases en procesos críticos, como la refinación de petróleo y la producción de productos químicos. Las válvulas de bola, de compuerta y de globo son algunas de las más comunes en la industria petroquímica debido a su capacidad para soportar altas presiones y temperaturas.

Válvulas en la industria alimentaria.

En la industria alimentaria, las válvulas industriales son utilizadas para controlar el flujo de ingredientes y productos, desde líquidos hasta gases, en procesos como la producción de bebidas y alimentos envasados. Las válvulas de mariposa, de bola y de diafragma son algunas de las más comunes en la industria alimentaria debido a su capacidad para soportar entornos higiénicos y resistir la corrosión.

Válvulas en la industria farmacéutica.

En la industria farmacéutica, las válvulas industriales se utilizan para controlar el flujo de líquidos y gases en procesos críticos, como la fabricación de medicamentos y productos biológicos. Las válvulas de diafragma, de bola y de aguja son algunas de las más comunes en la industria farmacéutica debido a su capacidad para soportar entornos estériles y resistir la corrosión.

Válvulas en la industria del agua y el saneamiento.

En la industria del agua y saneamiento, las válvulas industriales son esenciales para el control de la presión y el flujo en sistemas de suministro y tratamiento de agua, así como en el tratamiento de aguas residuales. Las válvulas de compuerta, de globo y de retención son algunas de las más comunes en la industria del agua y saneamiento debido a su capacidad para soportar altas presiones y resistir la corrosión.

Resumiendo podríamos decir,  que  las válvulas industriales son esenciales en una amplia variedad de aplicaciones en la industria, incluyendo la petroquímica, alimentaria, farmacéutica, agua y saneamiento. Estas válvulas desempeñan un papel crucial en el control de los procesos y en la prevención de accidentes y riesgos ambientales.

Tipos de Válvulas Industriales en Asimer Group.

Durante los últimos 14 años, Asimer Group ha colaborado con el departamento técnico de sus clientes más importantes en el desarrollo de diversos tipos de válvulas de control de fluidos, como Compuerta, Globo, Bola, Retención, Macho y Mariposa. Estas válvulas han sido diseñadas para mejorar la eficiencia y la seguridad, reducir los costos y automatizar los procesos. Gracias a nuestras herramientas de mecanizado de alta precisión y sistemas de control numérico computarizado (CNC), hemos sido capaces de producir válvulas altamente precisas y complejas con tolerancias muy ajustadas. Además, en nuestro Departamento de Mecanizado utilizamos técnicas de inspección y pruebas rigurosas para garantizar que nuestras válvulas cumplan con los estándares de calidad y seguridad necesarios para su uso en entornos críticos.

Nuestra oficina técnica, respaldada por nuestra experiencia, busca constantemente nuevas soluciones para facilitar y mejorar los diseños existentes, lo que nos permite ofrecer a nuestros clientes proyectos personalizados y adaptados a sus necesidades.
